산업용 의료 및 교육 장비용 로크칩 RK3568 및 안드로이드 11을 탑재한 고성능 임베디드 ARM 보드

RK3568 안드로이드 11 메인보드

개요:

지능형 산업용 모든 것을 한 기계의 큰 게시판은

록칩 RK3568 쿼드 코어 칩 솔루션 안드로이드 11 시스템을 지원합니다.

향상된 전력 관리 회로. 일반적으로 사용되는 외부 장치를 지원합니다.

풍부한 인터페이스와 안정적인 성능. 지능형 원격 네트워크에 적합

제어: 산업용, 의료용, 대형 광고용 장비,

교육용 비디오 터미널 및 기타 장비



특징:

1. 7인치에서 84인치의 다양한 LVDS 인터페이스 디스플레이 (점에서점의 풀 HD 디스플레이 1920*1080) 를 지원합니다.

2- 지원 EDP 인터페이스 디스플레이 화면.

3. MIPI 인터페이스 디스플레이 화면을 지원합니다.

4여러 네트워크 인터페이스: 이더넷, 무선 와이파이, 블루투스, 4G

5여러 인터랙티브 모드 인터페이스: 용량 터치, 적외선 터치, 적외선 리모컨, USB 키보드와 마우스, 멀티 포인트 광 터치.

6다채널 USB 인터페이스, 일련 포트

7강한 반전자기 간섭과 전자기 호환성



제품 매개 변수

CPU	록칩 RK3568 쿼드 코어 64비트 코텍스-A55, GPU 말리-G52
주 주파수	최대 2.0GHz
RAM	DDR4 2G/4G 선택
내장 저장 용량	EMMC 8GB/16G/32G/64G 선택 (표 16GB)
디스플레이 인터페이스	LVDS 인터페이스 (일채널, 6비트 듀얼 채널, 8비트 듀얼 채널) 최대 해상도 1920x1080을 지원, 7"-84" 디스플레이를 지원
	MIPI 인터페이스
	컴퓨터 인터페이스
화면 전압	지원 3.3V/5V/12V 선택
터치 화면	I2C 인터페이스를 제공 (다중점 저항 터치, 다중점 용량 터치를 지원할 수 있습니다.) USB 멀티 포인트 적외선 터치, 멀티 포인트 음파 터치, 멀티 포인트 광 터치를 지원합니다.
인터넷	RJ45 인터페이스로 10/100/1000M 이더넷을 지원합니다.
	Wifi&BT 모듈을 탑재하고 Wi-Fi 802.11b/g/n 프로토콜을 지원합니다. BT5를 지원합니다.2
이미지 회전	0도, 90도, 180도, 270도 수동/자동 회전 지원 중력 센서 기능을 지원
실시간 시계	외부 실시간 시계 전원 공급 배터리
인터페이스 장치	지원 MIPI 인터페이스 카메라, 최대 500W 픽셀
	4 USB HOST, 1 USB OTG (USB 카메라@500W USB 프린터, U 디스크, 마우스, 키보드, 표준 USB 주변 장치 지원)
	3개의 일련 포트 그룹. 외부 일련 장치 모듈 (NFC 모듈, 프린터, 카드 리더 등) 을 지원합니다.
	TF 카드, 최대 지원 32GB
	D급 전력 증폭기: 3W*2 8 오름, 지원 마이크
	HD 2.0 출력
오디오	MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP 형식
비디오	4K 60fps H.265/H.264/VP9 비디오 디코딩을 지원합니다. 1080P 100fps H.265/H.264 비디오 인코딩을 지원합니다. 8M ISP, HDR를 지원합니다.
사진	JPG, BMP, PNG 및 다른 이미지 형식의 탐색을 지원하고 회전 / 슬라이드 쇼 / 이미지 확대 기능을 지원합니다.
전원 어댑터	입력: AC100-240V.50-60HZ, 출력: DC12V 3A

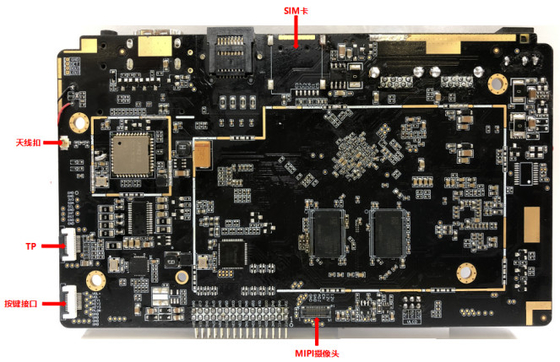

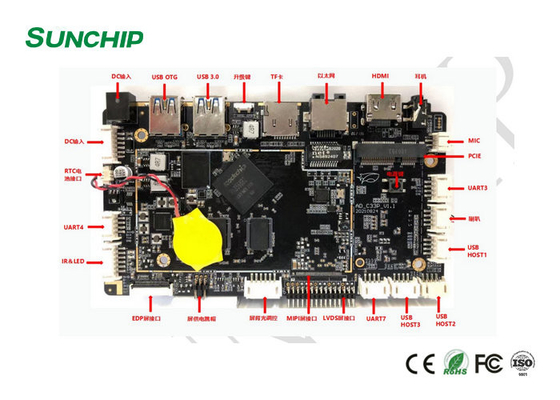

안드로이드 보드 사진:











로크칩 RK3568 솔루션: 안드로이드 11 OS,

2GB RAM/16GB ROM, 메인 보드만 (Sub 소보드 없음)

쿼드 코어, LVDS/EDP/MIPI/HDMI OUT 디스플레이, 3*시리얼 포트 (UART3, UART4, UART7)

24G 와이파이와 블루투스010/100/1000M 이더넷, 1*USB 3.01*USB OTG, 3*4PIN USB, 12V/3A

수동 또는 자동으로 돌리는 지원; RTC; 지원 터치;

우리는 주로 제조

• 산업용 디지털 사이니지용 안드로이드 보드 (RK3288, RK3399, RK3328, RKPX30, RK3188, RK3128, RK3566 및 RK3568) ...)
• 안드로이드 디지털 사이니지 미디어 플레이어 박스 (RK3328, RK3288, RK3399)
• 연장 LCD 디스플레이 사이니지,
• 오픈 프레임 LCD 디스플레이 사이니지, (예를 들어, 10.1, 15.6, 21.5,...)
• 다른 종류의 벽/데스크톱/직면 LCD 디지털 사이니지 (7~84) ...)
• 내장 터치 데스크, (예: 32인치, ...)
• 얼굴 인식 온도 감지 및 참석 장비 (8인치)
• 외관 LCD 디지털 사이니지 (예: 43??, 49??, 55??, 65??, ...)
• CMS 시스템. (격거로 콘텐츠/프로그램을 게시.)
