제품 상세 정보:
|
| CPU&GPU: | 록칩 RK3288 쿼드-코어 Cortex-A17 쿼드-코어 GPU Mali-T764 | 빈도: | 1.8GHz |
|---|---|---|---|
| 터치 스크린: | I2C/USB 인터페이스 | 카메라: | MIPI |
| 스피커: | 5W*2 8R | 스크린 전압: | 선택적인 지원 3.3V/5V/12V |
| 스크린 인터페이스: | LVDS, EDP | 인터넷: | BT, HD, 와이파이, 이더넷 |
| 인터페이스: | 3*USB HOST、1*USB OTG | 언어 지원: | 다국어 |
| 단품 상태: | 새로운 | 전원용 어댑터: | AC100-240V.50-60HZ |
| OSD 언어: | 다국어 지원 | 내부 메모리: | 16GB/32GB/64GB(optional) |
| 무선 네트워크: | 선택적인 4G | 실시간 클럭: | 내장 실시간 클록은 배터리를 강화했습니다 |
| RAM: | 2/4G | ||
| 강조하다: | RK3288 안드로이드 키트 메인보드,EDP LVDS 메인보드,HD 4k LCD 메인보드 |
||

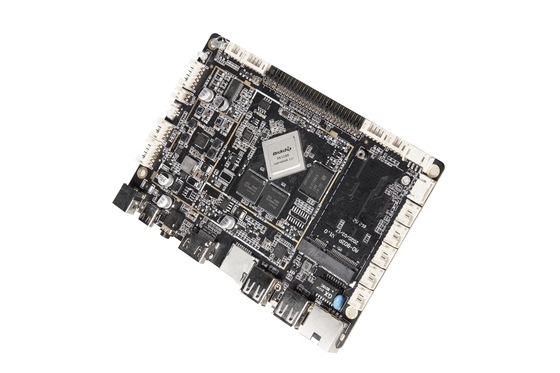

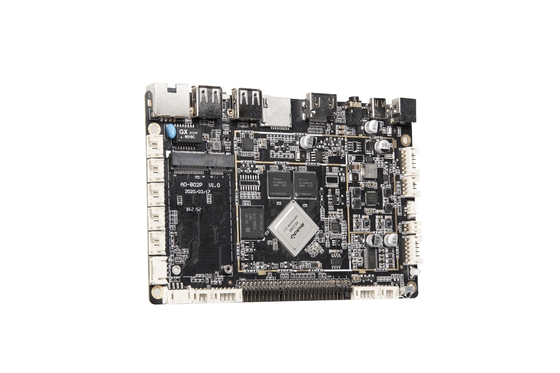

멀티 미디어 보드 LCD 드라이버 PCBA RK3288 안드로이드 키트 EDP LVDS HD 4k LCD 메인보드
앞면:
뒷면:
1: 이더넷에 연결하는 데 사용됩니다.
2: USB2.0 장치에 사용됩니다.
3: 업그레이드 버튼
4: USB2.0 장치용
5: TF 카드를 저장하는 데 사용됩니다.
6: HDMI 디스플레이 장치를 연결하는 데 사용됩니다.
7: 헤드셋을 삽입하는 데 사용됩니다.
8: 컴퓨터에 연결하는 데 사용됩니다.
9: 12V 전원 헤드를 연결하는 데 사용됩니다.
10: POE 전력 출력용
11: USB2.0 장치용
12: USB2.0 장치용
13:보유된 GPIO 인터페이스
14:UART/RS232 연쇄 장치를 연결하는 데 사용됩니다.
15: 작은 버튼 보드에 연결하는 데 사용됩니다
16: 12V 전력 입력 인터페이스에 연결하는 데 사용됩니다.
17: UART 표준 장비를 연결하는 데 사용됩니다.
18: RTC 전원을 연결하는 데 사용됩니다.
19: 마이크를 연결하는 데 사용됩니다.
20: 적외선과 빛을 연결하는 데 사용됩니다.
21: LED등
22: USB2.0 장치용
23: UART/RS232 일련 장치 연결에 사용됩니다.
24: EDP 백라이트 조절에 사용된다.
25: EDP 화면에 연결하는 데 사용됩니다.
26: LVDS 화면에 연결하는 데 사용됩니다.
27: LVDS 화면의 전원 공급 전압을 선택하는 데 사용됩니다.
28: LVDS 백라이트를 조절하는 데 사용됩니다.
29: 스피커를 연결하는 데 사용됩니다.
30: 적외선 수신용
31: 4G 모듈을 연결하는 데 사용됩니다.
32: SIM 카드를 저장하는 데 사용됩니다.
33: TP에 연결하는 데 사용됩니다.
34: WIFI 안테나에 연결하는 데 사용됩니다.
35: MIPI 카메라에 연결하는 데 사용됩니다.
기본 하드웨어 사양::
| CPU | 록칩 RK3288 쿼드 코어 코르텍스-A17 쿼드 코어 GPU 말리-T764 |
| 주 주파수 | 1.8 GHz |
| 예금 | LPDDR3 2G/4G 선택 |
| 내장 저장 용량 | EMMC 8GB/16G/32G/64G 등 선택 |
|
디스플레이 인터페이스
|
LVDS 인터페이스 (일채널, 6비트 듀얼 채널, 8비트 듀얼 채널) 최대 해상도 1920x1080을 지원, 7"-82" 디스플레이를 지원 |
| 컴퓨터 인터페이스 최대 해상도 4K | |
| 화면 전압 | 지원 3.3V/5V/12V 선택 |
| 터치 화면 | 지원 I2C 터치 스크린, USB 멀티 포인트 적외선 터치 프레임, 저항, 용량 터치 스크린 |
|
인터넷
|
RJ45 인터페이스로 10/100M 이더넷을 지원합니다. |
| 와이파이&BT 모듈을 탑재하고 있으며, 와이파이 802.11b/g/n 프로토콜을 지원합니다. BT4를 지원합니다.0 | |
| 4G 모듈과 함께 4G 네트워크를 지원 | |
| 이미지 회전 | 0도, 90도, 180도, 270도 수동/자동 회전 지원, 중력 센서 기능을 지원 (선택) |
| 실시간 시계 | 외부 실시간 시계 전원 공급 배터리 |
|
인터페이스 장치
|
지원 MIPI 카메라 |
| HDMI 출력을 지원합니다 | |
| 5 USB HOST (USB 카메라@500W USB 프린터, U 디스크, 마우스, 키보드 및 표준 USB 주변 장치 지원) | |
| 3개의 일련 포트 그룹 (UART의 1개 그룹; 표준 UART 또는 선택적인 RS232의 2개 그룹) 외부 일련 장치 (NFC 모듈, 프린터, 카드 리더 등) 를 지원합니다. | |
| 3 IO 탐지 포트 | |
| TF 카드 | |
| D급 대형 내장 스피커, 5W*2 8R | |
| 지원 마이크 | |
| 오디오 | MP3, WMA, WAV, APE, FLAC, AAC, OGG, M4A, 3GPP 형식 |
| 비디오 | H를 지지해264, MPEG2, VP6, VP8, MVC 및 기타 비디오 형식 2160P@24FPS 디코딩. 유튜브 및 기타 온라인 비디오, 최대 4K, HTML5 비디오 재생, 플래시 10.1 재생 |
| 사진 | JPG, BMP, PNG 및 다른 이미지 형식의 탐색을 지원하고 회전 / 슬라이드 쇼 / 이미지 확대 기능을 지원합니다. |
| 전원 어댑터 | 입력: AC100-240V.50-60HZ, 출력: DC12V 3A |
SUNCHIP는 OEM / ODM 공장입니다, 당신의 필요에 맞게 제품을 사용자 정의하는 것은 우리의 힘과 임무입니다, 130 직원 이상 70 연구 개발 엔지니어를 포함한 팀,디지털 사이니지 산업 및 도메인에 대한 전자 안드로이드 메인보드 디자인에서 서비스 및 솔루션을 제공 할 수 있습니다. 이는 제품 개발 라이프 사이클에서 중요한 기능이 되고 있기 때문입니다., 산업 자동화, 소비자 전자제품, 임베디드 디지털 사이니지 장치 및 전시 디스플레이와 같은 다양한 유형의 임베디드 시스템.
썬칩은 세계적 수준의 여러 회사의 ODM / OEM 파트너가되었습니다. 우리의 제품은 전 세계 80 개국 이상으로 수출되었습니다.우리는 항상 모든 고객에게 우수한 품질의 제품과 원스톱 서비스를 제공하기 위해 최선을 다합니다..
우리는 진심으로 당신과 협력하고 발전하고 성장하기를 기대합니다.
